硬質快速門--集保溫、節能、密封、有效、抗風、環保于一身的新型金屬工業門,開啟速度快速安全,適用于需要頻繁高速的物流通道。該門型適用于室內外物流及生產的快速通道。采用該門型能為企業節約大量因空氣流通而產生能量損耗,比普通工業滑升門、卷簾門節約能源約180%左右。該門型的快速開啟和關閉使企業在生產及物流的轉運速度得到較大的提高,門是企業物流及生產的必經通道,它的使用與選型直接關系著企業生產及物流的效率。本產品具有很高的可靠性、實用性、易操作及快速修復等特性。
硬質快速門配置及組成說明(渦輪式) | |||
產品名稱 | 單位 | 配置說明 | 備注 |
快速門專用電機 | 臺 | 伺服電機功率0.75KW-1.5KW | 格蘭德 |
控制系統 | 臺 | 二相220V功率0.75-1.5KW,控制箱上帶有主電源控制開關,急停按鈕,手動自動轉換按鈕,手動控制上升下降按鈕。 | 格蘭德 |
鋁合金門體 | 套 | 鋁合金門板壁厚1.1mm,厚度為40mm,門簾為分體裝配結構:斷橋隔熱的鋁合金門板、多層次密封膠條、消音承重鉸鏈、聚氨酯導向輪等幾個部分組成;門體運行時是通過聚氨酯材質的導向輪在鋁合金軌道內滑動。 | 顏色可選 |
導軌 | 套 | 采用德國激光線切割加工技術,提高快速門配件加工精度;數控折彎一次成型,板材選用優良鍍鋅材料,軌道厚度為2.5mm,鋁合金軌道厚度5.0mm | 自產 |
限位器 | 臺 | 伺服內置絕對值編碼器控制,準確定位。 | 格蘭德 |
透視窗 | 個 | 優良的聚碳酸酯板,雙層結構的設計既保證門體內外的保溫效果,又保持了良好的透明性采光效果,其內外清晰可見,外觀彰顯檔次。厚度為2.0mm | 上海 |
光電安全 | 套 | 門框兩側設有對射電眼,快速門下方有障礙物時,門體保持開啟狀態;當門體下降時有物體通過,門體會開啟到開啟位置,待下方無障礙物時再延時下降。 | 奧托尼克斯 |
安全氣囊 | 臺 | 底部安全保護邊:當門體在下降時,由于物體處在紅外線安全保護的盲區時,門體壓在下方障礙物時,門體訊速反彈在開門,有效的保戶下方物體或行人避免事故。 | 蝴蝶 |
平衡系統 | 根 | 兩側門柱內部配平衡彈簧,和門板重量保持一定的平衡性,同時減輕電機運行時的負載,運行順暢自如。 | 天津 |
門體牽引 | 個 | 采用高品質耐磨高強度滾子鏈條結構,門體通過同步鏈條帶動進入可以快速變速的渦輪機構。 | 自產 |
開啟方式 | 臺 | 雷達感應裝置:感應區內,車到人到,門自動開啟。 | 可任選一種 |
臺 | 地磁開啟裝置:感應區內,車到門自動開啟。 | ||
開啟速度 | m/s | 每秒0.6m-1.5m的開閉速度,高頻關閉(800~2000次一天)按鈕,指示燈采用優良品牌。 | 可調 |
誠邀你的合作 |
硬質快卷門參數說明
※運行速度:開啟最快0.6-1.5m/s(可調)
關閉0.6-0.8m/s(可調)
※門簾厚度:40mm
※導軌:組合導軌,三元乙丙膠,鋁合金導軌5mm,鍍鋅板3mm.
※工業門專用變頻系統:體積小功率大,性能穩定,功能可靠,能耗低。絕對值編碼器設定門的開啟高度,方便,安全,快速,不會丟失位置。自帶故障檢測程序及故障指示,可以快速的排除故障原因并找出故障。
※動力系統:格蘭德控制系統,專用格蘭德控制系統安全保護系統,紅外開關/安全接觸帶或壓力波開關(標配)磁力線圈保護開關(選配)。
安全保護系統
※紅外線安全保護開關:在門框立柱上離地面500mm的地方安裝一對紅外線對射開關,當門體下降時有行人或物體通過,門體會自動反彈到最高位。
※磁力線安全開關:在門底下的地面埋上磁力線圈,當有叉車或汽車等較大的金屬物品通過時,磁力線圈將金屬在磁場內切割磁力線的信息轉化為信號傳給控制系統,控制系統做出反應是將門體拉開到最高位。
※藍牙射頻:藍牙射頻開啟技術是運行物體接近門體即可開啟,無需開窗刷卡。

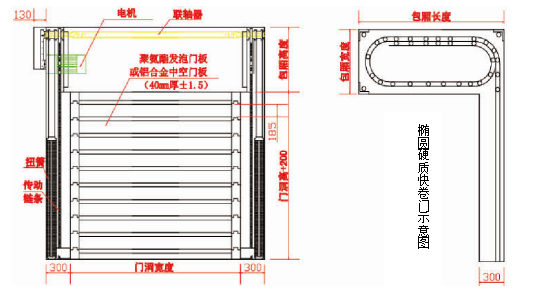

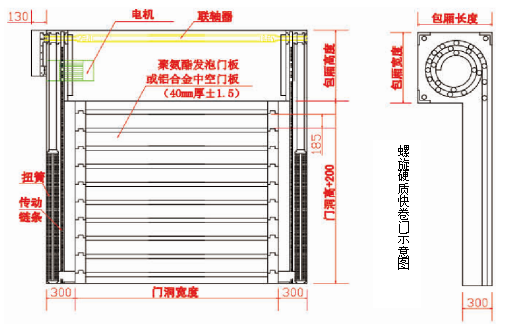

硬質快卷門安裝示意圖
